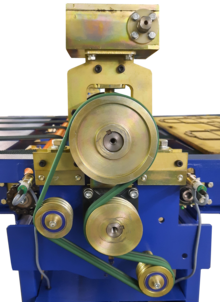

Валковый пресс ВМ-3000
Валковый пресс предназначен для вырубки заготовок упаковки и изделий сложного кроя из листа материала методом прокатывания вырубной штанц формы и вырубаемого материала между валами.
Специальное покрытие высечного вала обеспечивает высокое качество высечки заготовок. Высокое удельное давление высечного вала позволяет производить высечку материалов разной толщины и плотности.
Принцип действия и конструкция станков ВМ
Особенности
- Станок имеет два расположенных друг над другом стальных вала, на верхнем надета рубашка из пластиковой трубы.
- Основным формообразующим элементом является штанц-форма, состоящая из листа фанеры со вставленными в пропиленные пазы режущими, биговальными, перфорационными ножами.
- При подаче штанц-формы с уложенной на нее заготовкой между вращающимися валами, происходит врезание ножей в бандаж и вырубка изделия с формированием биговочных линий.
- При подаче заготовки в зону вырубки штанцформу обычно разворачивают с углом захода 10-15 град. Это увеличивает стойкость ножей.
- Максимальная ширина штанцформы по фронту зависит от ее длины (с учетом угла разворота штанцформы).
- Станки имеют модульную конструкцию и могут комплектоваться как столами с роликами, так и с приводными лентами.
- Варианты исполнения вырубного верхнего вала:
- - полиэтиленовая (водопроводная) труба, сменяемая в процессе эксплуатации;
- - полиуретановое покрытие, требующее периодической проточки поверхности;
Технические характеристики
| Технические характеристики | - |
|---|---|
| Длина рабочего вала, мм | 3000 |
| Техническая производительность (число рабочих ходов в час), шт | 360 - 500 |
| Линейная скорость высечки (регулируемая), м/c | 0,1 - 0,6 |
| Диаметр нижнего (опорного) вала с ТВЧ закалкой, мм | 120 |
| Расстояние между валами, мм | 20 - 40 |
| Точность установки расстояния между валами, мм | 0,05 |
| Количество подающих лент на каждом столе, шт | 8 |
| Электрическая мощность, кВт | 3,0 |
| Сеть электропитания | 3PEN~380B, 50Гц |
| Пусковые характеристики силового электропривода | плавные с реверсом |
| Система защиты от попадания рук оператора в валы | мех. ограждение |
| Режимы работы | 3 режима - ручной, наладки, автоматический |
| Параметры пластиковой рубашки: | |
| Материал | ПЭ (полиэтилен) |
| Наружный диаметр, мм | 200 |
| Толщина стенки, мм | 11.9 |
| Длина, мм | 3080 |
| Габариты: | |
| Длина, мм | 10500 |
| Ширина, мм | 3400 |
| Высота, мм | 1450 |
| Масса, кг | 1800 |
Товар поставляется на деревянных поддонах, упакован в стрейч-пленку.
Габариты транспортных мест(мм):
1. Д3100*Ш1800*В700. вес брутто 900кг±10
2. Д3600*Ш1100*В1500. вес брутто 900кг±10
