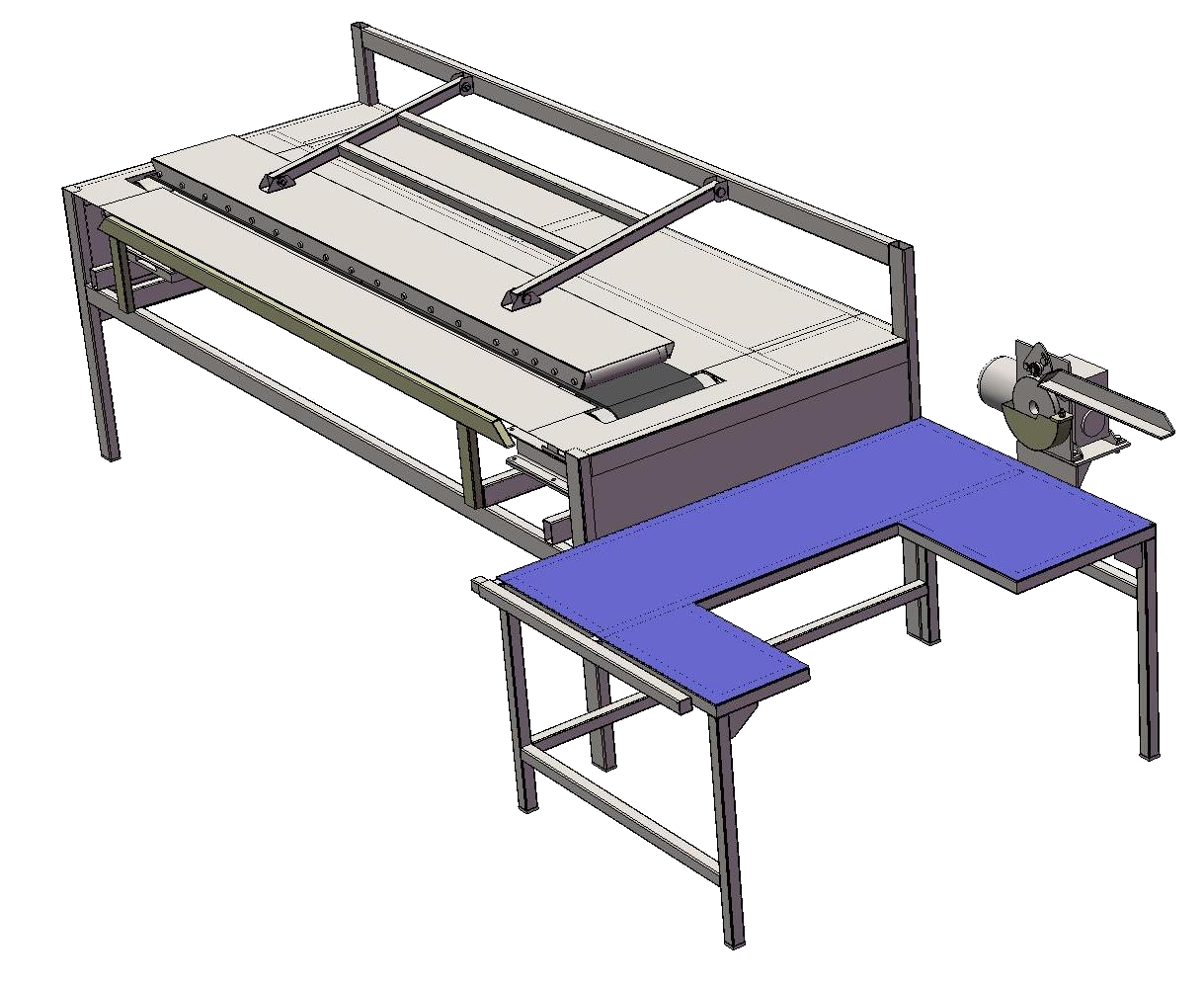

Станок для склейки СК-1
Станок СК-1 предназначен для ручного нанесения клеевой дорожки на клеевой клапан четырехклапанной коробки с помощью клеенаносящего ролика, а также выдерживания в сжатом состоянии для схватывания клея.
Особенности
- Клеенаносящий ролик непрерывно вращается в емкости с клеем ПВА и наносит клеевую дорожку.
- Оператор укладывает заготовки на стол подачи в стопу.
- После нажатия на кнопку на пульте управления происходит автоматическая подача заготовки (нижняя из стопы).
- При ее движении в сторону оператора происходит нанесение клея на боковой клапан.
- Заготовка останавливается под действием оптического датчика в конце стола. Положение датчика регулируется.
- Оператор складывает коробку и упирает ее торец в поперечную опору для выравнивания и направляет в ленточный пресс для схватывания клея.
- Следующая деталь направляется в пресс с накладом на предыдущую.
- Ленточный пресс имеет механизм регулировки усилия давления и перемещает деталь.
Технические характеристики
| Технические характеристики | - |
|---|---|
| Размеры стола клеенанесения | |
| Ширина, мм | 1000 |
| Длина, мм | 1500 |
| Максимальная ширина стола с выдвинутым кронштейном, мм | 2500 |
| Длина ленточного пресса, мм | 2500 |
| Толщина картона, мм | 2 - 7 |
| Производительность шт/час | 200 - 400 |
| Габариты: | |
| Длина, мм | 1300 |
| Ширина, мм | 3800 |
| Высота, мм | 2000 |
| Вес, кг | 300 |
