Устройство автоматической подачи МП-800
Предназначен для автоматической поштучной подачи листов картона, гофрокартона, пластика и проч.
Оборудование может быть применено с разными технологическими устройствами: станком ротационной высечки, машиной для флексопечати, слоттером, склейкой (в том числе длинномерных изделий), резательно-рилевочным станком и проч.
Особенности
- Стол подачи имеет электромеханический подъемник со столешницей для максимального размера заготовки.
- На столешнице стола подачи имеются боковые ограничители (вертикальные стойки) для фиксации заготовок соосно относительно середины стола. Регулировка расстояния между стойками производится вручную, посредством рукояток-маховиков.
- Для управления подъемом стопы заготовок в верхней части боковой поверхности располагается оптический датчик, реагирующий на заготовки, и останавливающий вертикальное перемещение подъемника.
- Для безопасности крайние положения стола контролируются тремя концевыми выключателями: два из них – верхнего и нижнего положения установлены на станине подъемника, а третий (для контроля верхнего листа стопы заготовок) – установлен на траверсе устройства пневмозагрузки.
- Устройство пневмозагрузки осуществляет перемещение заготовки из стопы в блок подающих валов.

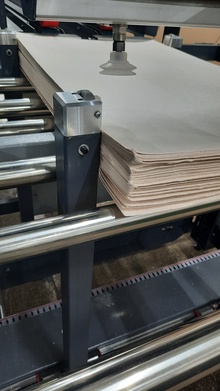

- Захват заготовки производится вакуумными присосками, установленными на траверсе.
- Управление производится с помощью электронного контроллера.
Технические характеристики
| Технические характеристики | - |
|---|---|
| Ширина листа картона, мм | 300 - 800 |
| Длина листа картона, мм | 1200 |
| Высота подачи листа, мм | 1200 мм (может быть скорректирована) |
| Цикл подачи заготовок (расстояние между деталями), мм | регулируемый от 50 мм |
| Электропитание, В | 3PEN-380В, 50Гц |
| Вес, кг | 400 |
